貼片輕觸開關的結構及原理

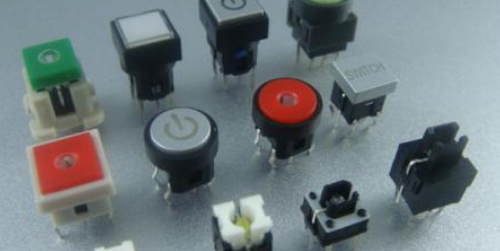

貼片輕觸開關是一種比較常見的電子開關。它的主要特點是經過再流焊接后，能進行清洗，并在接觸轉換結構上配置了各種形狀的輕觸按鍵。由于貼片輕觸開關的接觸電阻小、按動有清脆的聲音，且手感舒適、規格齊全等方面的原因，因此其在家用電器方面被廣泛應用。

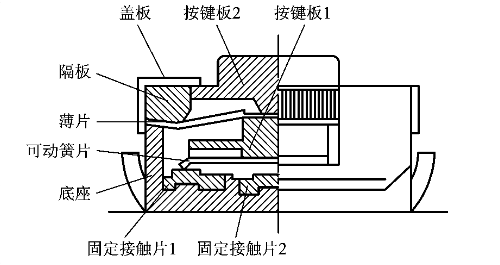

貼片輕觸開關的底座一般是用高耐熱性樹脂制作而成，并在底座上嵌入了一對固定接觸片（接觸片1和2）?？紤]到開關在焊接時的密封性，常使用與金屬粘接性良好的粘接劑涂敷于固定接觸片和底座組裝處的相對面上，以防止焊劑侵入貼片輕觸開關內部，造成開關出現質量問題。有時也會使用表面活性劑來進行密封。
貼片輕觸開關的原理：在底座的中心裝上了已成形的可動接觸簧片，簧片的凸緣邊與底座內的固定觸片1保持連接狀態，這樣的話，作用于按鍵板2及按鍵板1的壓力就會使可動接觸簧片與固定觸片2導通。由于反作用力的影響，在取消壓力后可動簧片便恢復原位，即可完成開/關作用。在這里，貼片輕觸開關按鍵板1的作用主要是將外力傳遞給可動簧片，使可動簧片正確工作；按鍵板２的作用是把力傳遞給固定觸片1，以完成接觸轉換動作，按鍵板1與2之間的薄片主要起到密封作用。當然，所有的部件都會被封裝起來，避免灰塵等雜質影響開關的性能。
